异型插件机解决方案 首页 > 方案 > 3C/半导体行业

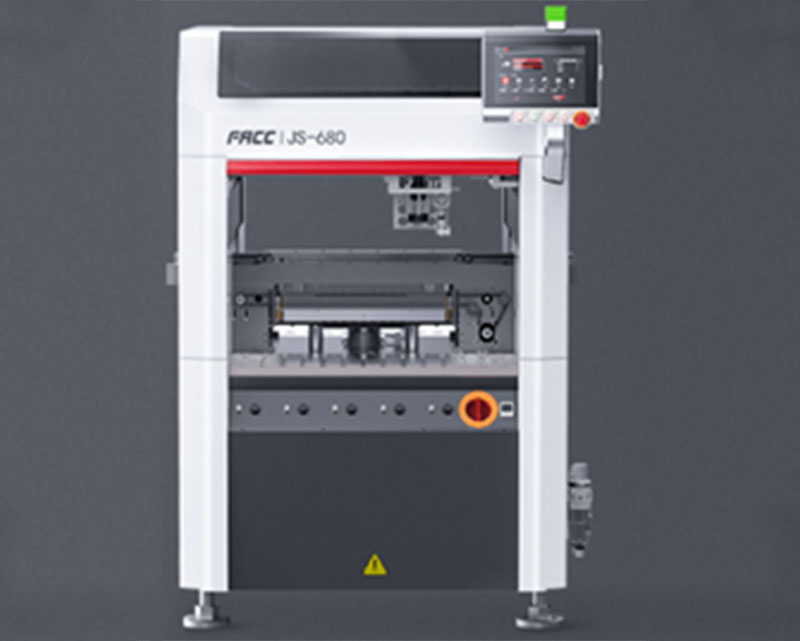

应用案例
基本参数
工作电压 220V AC±10% 机器尺寸 975*1295*1500mm
机器功率 1.8KVA 设备重量 1000kg
工作气压 0.5±0.05Mpa, 50L/min 联机接口 SMEMA(欧式14针)

工作头特性
取料方式 夹取/吸取 最大产品重量 Max.300g
工作头数量 6个 插件角度 平面
元件尺寸 40mm 插入方向 0-360
元件高度 35mm
人通方案
  • 插件节拍:4.8S
  • 插件精度:±0.02mm
客户原方案
  • 插件节拍:6S
  • 插件精度:±0.02mm

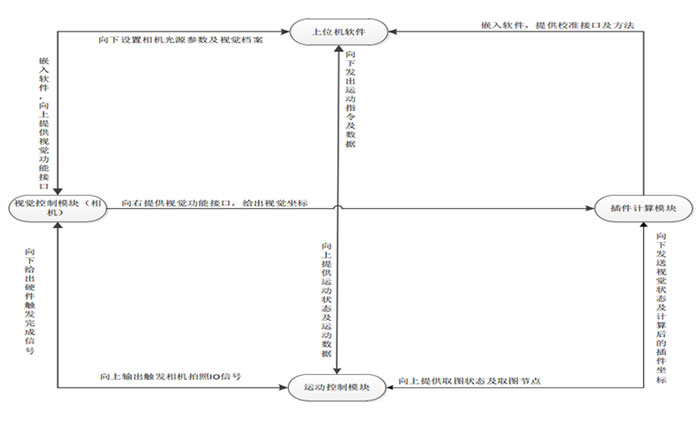

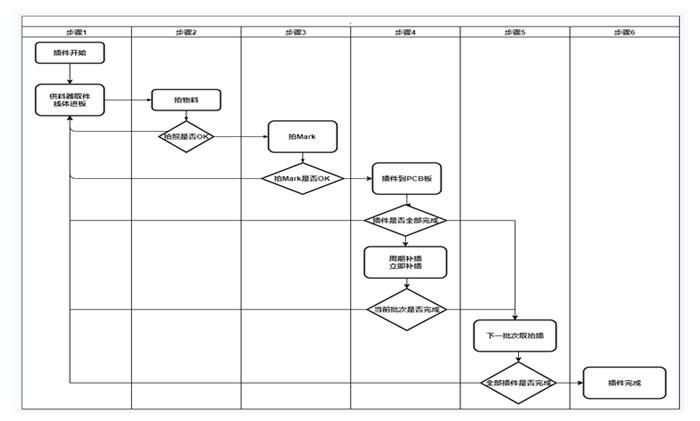

工艺介绍:插件机工作流程

解决方案对比
  原有方案 人通方案
编程 G代码 ST、SFC、FBD、LD、指令表、
可视化 自带HMI编程界面
运行方式 Txt文档G代码运行,中途不可修改 实时系统,可根据参数实时修改轨迹
代码监视(Debug) 可实时查看
MES接口数据 中途收集,统一上传 实时交互上传

人通方案优势

1、软件实时交互,数据交换延时仅最低为1ms。

2、预留MES接口,取件,插件,抛料等均有数据上传。

3、程序模块设计,添加新功能仅需扩展交互协议复制代码即可,无需多次编程。

4、系统集成极高,运动控制,IO控制,Modebus,Tcp/ip,视觉识别,光源控制。都可在一台工控机完成,无需其他硬件。


产品架构对比

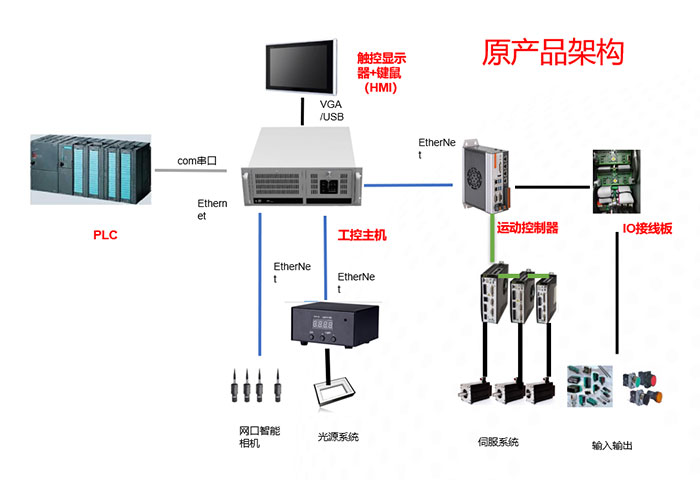

原产品架构

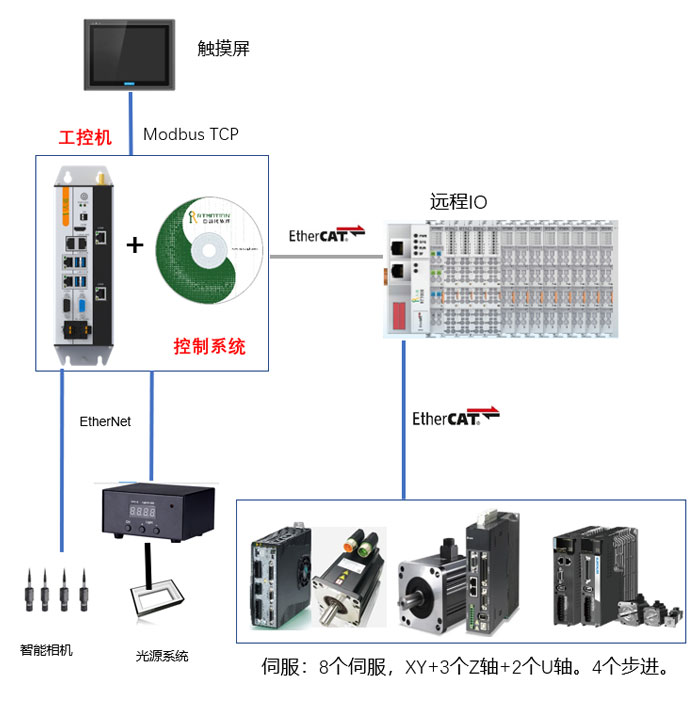

人通产品架构

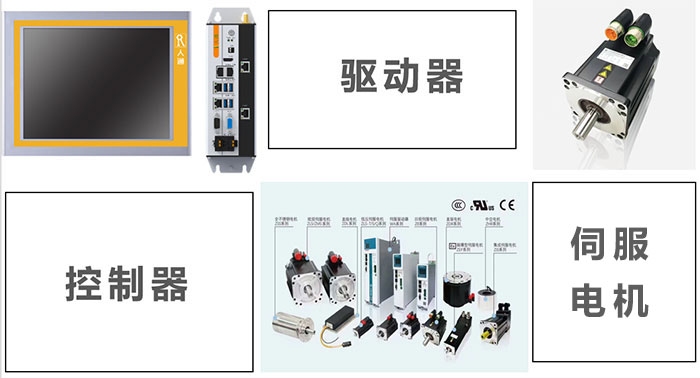

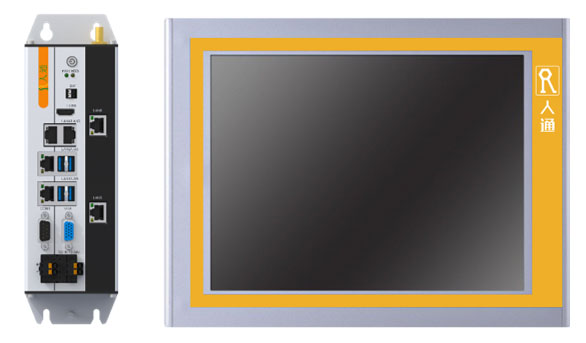

  • 人通RT5000系列控制器
  • 人通高性能同步伺服额定转速6000RPM最高10000RPM

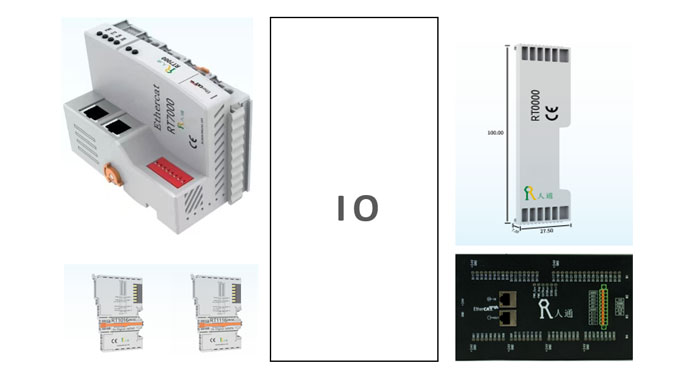

  • 人通Ethercat远程IO模块
  • 人通运动控制功能库(PTP,联动多种插补,空间插补,空间螺旋插补,五轴插补等)。

人通产品
工控4.0:

基于PC、ETHERCAT总线通讯、能同时带256根伺服轴、云计算、大数据、深度学习、语言、视觉、传感...
